Navigazione astronomica

Punto nave da 2 o 3 altezze – il metodo delle rette d'altezza

Il cuore della navigazione astronomica: da due o tre altezze NauticTools2 ricava le rette d'altezza, il loro punto d'intersezione, lo spostamento rispetto al punto stimato e il punto nave osservato – con il metodo delle rette d'altezza (Marcq Saint-Hilaire), con grafico e procedimento completo.

• Metodo delle rette d'altezza
• Rette d'altezza
• Triangolo d'incertezza
• Trasporto della retta
• Spostamento dal punto stimato

Due modi di inserire un'osservazione

Dalla lettura del sestante

Per ogni osservazione inserisci data, ora (UTC), astro, punto stimato e l'altezza al sestante con errore d'indice ed elevazione dell'occhio. NauticTools2 esegue poi l'intera catena che altrimenti riempie diversi fogli di calcolo: effemeridi (declinazione e angolo orario locale), correzione dell'altezza fino all'altezza vera Ho, altezza stimata Hc e azimut, e infine la differenza d'altezza Δh = Ho − Hc. Sono disponibili Sole, Luna, Venere, Marte e 83 stelle.

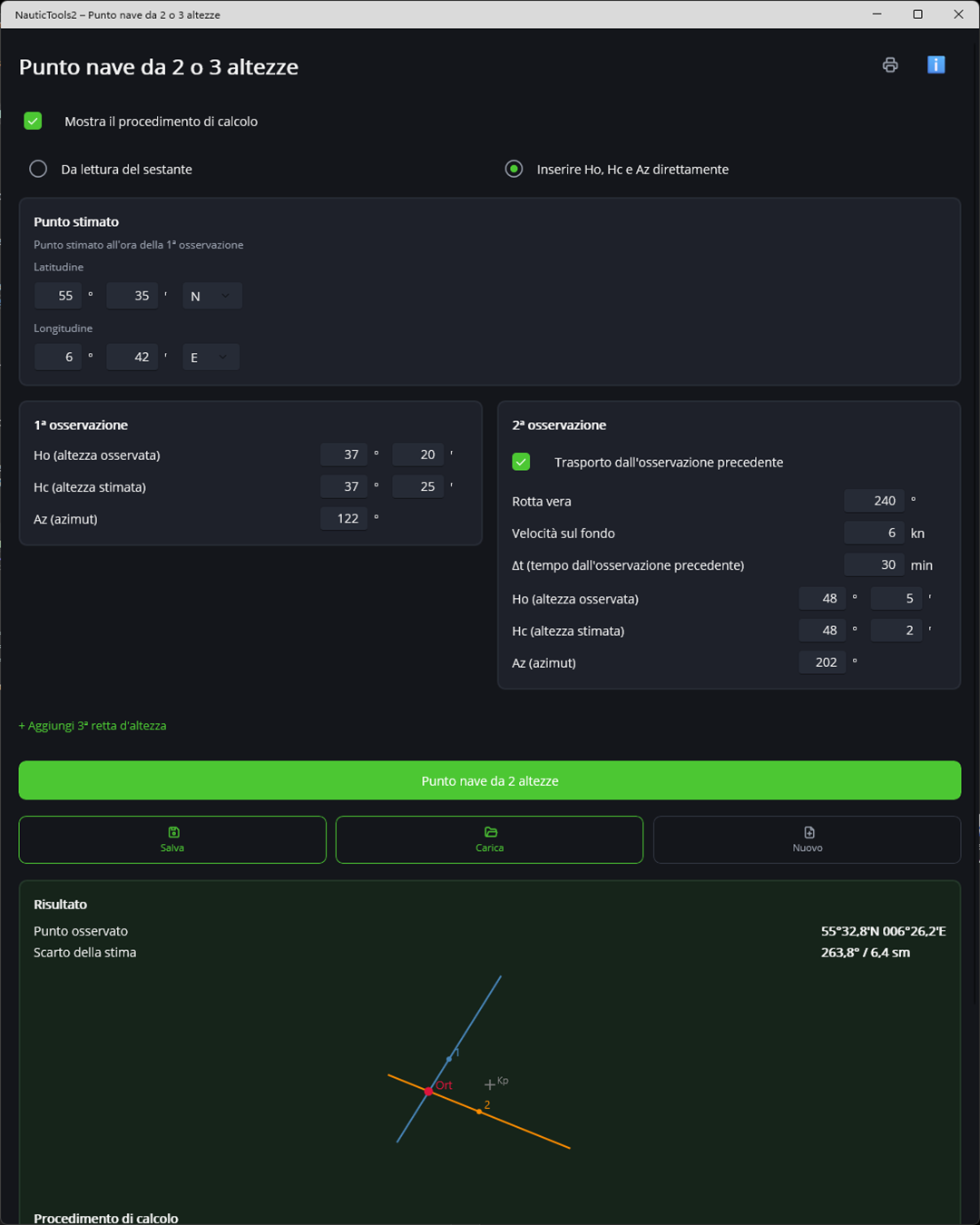

Inserire direttamente Ho, Hc e Az

Per gli esercizi in cui altezza vera, altezza stimata e azimut sono già dati. Inserisci il punto stimato e Ho, Hc e Az per ogni osservazione, a scelta con un tratto percorso tra le osservazioni (rotta, velocità sul fondo e Δt).

Come viene calcolato

• Retta d'altezza: Δh miglia dal punto stimato lungo l'azimut (in direzione opposta all'astro se Δh è negativo); la retta d'altezza è perpendicolare all'azimut.
• Due rette d'altezza: la loro intersezione è il punto nave osservato.

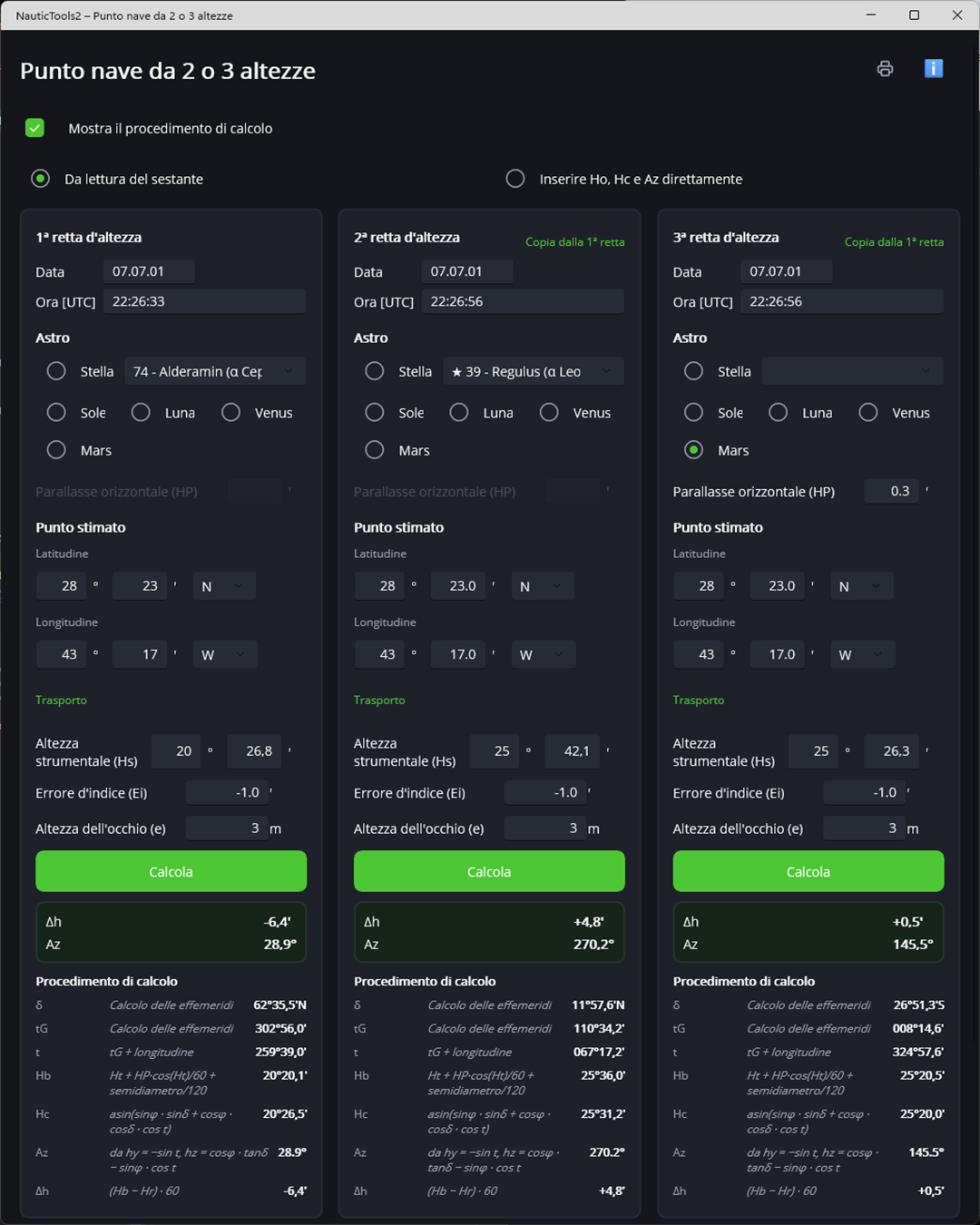

• Tre rette d'altezza: le tre intersezioni formano il triangolo d'incertezza; il punto nave osservato è il suo centro.
• Trasporto della retta: il punto stimato viene portato avanti di rotta e distanza fino all'ora dell'osservazione successiva (lossodromia con latitudine media). La retta d'altezza precedente si sposta con lui, quindi Δh e Az restano invariati.
• Spostamento dal punto stimato: rilevamento e distanza dal punto stimato all'ultima osservazione fino al punto nave osservato.

Esempio con tratto percorso

Stampa, salvataggio, procedimento

La stampa contiene ogni retta d'altezza con i suoi valori e il procedimento, poi il risultato, il grafico e il punto nave. I dati inseriti si possono salvare come set di dati e ricaricare – così gli istruttori possono distribuire intere raccolte di esercizi come file, da importare con Impostazioni › Importa dati.

Strumenti correlati

• Correzione dell'altezza al sestante – dall'altezza strumentale Hs all'altezza vera Ho
• Altezza stimata e azimut – Hc e Az da punto stimato, declinazione e angolo orario locale
• Punto nave di mezzogiorno – retta d'altezza del mattino più latitudine meridiana
• Calcolo delle effemeridi – declinazione e angolo orario di Greenwich
